Cách Siết Bát Chuồn Đúng Cách, Hạn Chế Hỏng Ren

Bát chuồn là phụ kiện được lắp vào hai đầu ty ren để giữ và điều chỉnh khoảng cách giữa các mặt cốp pha. Nếu lắp lệch, siết không đều hoặc dùng lực quá lớn, phần ren của ty và bát chuồn có thể bị móp, trượt hoặc phá hỏng. Hệ cốp pha cũng có nguy cơ bị kéo lệch, biến dạng hoặc không đạt kích thước thiết kế.

Nguyên tắc quan trọng nhất là: siết bát chuồn đủ để hệ cốp pha ổn định theo bản vẽ và hướng dẫn của hệ thống, không phải siết càng mạnh càng tốt.

Không có một số vòng siết, số nhát búa hoặc mô-men siết chung cho mọi loại bát chuồn D12, D16 và D17. Mức siết phụ thuộc vào loại ty ren, bước ren, vật liệu bát chuồn, tấm đệm, kết cấu cốp pha và biện pháp thi công.

Bát chuồn có tác dụng gì?

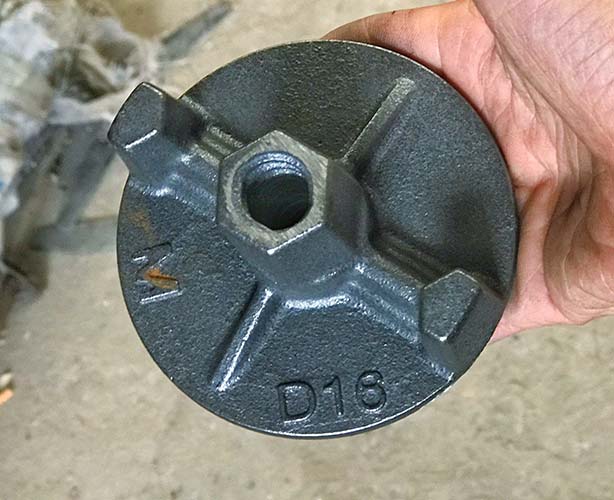

Bát chuồn còn được gọi là tán chuồn hoặc đai ốc cánh cốp pha, là chi tiết ren trong được lắp với ty ren.

Trong một hệ cốp pha thông dụng, bát chuồn có các chức năng:

• Giữ tấm cốp pha tại vị trí đã định.
• Truyền lực từ ty ren sang tấm đệm, xà gồ hoặc khung cốp pha.
• Hỗ trợ điều chỉnh khoảng cách giữa hai mặt ván khuôn.
• Giúp tháo và tái sử dụng hệ ty ren sau khi bê tông đạt điều kiện tháo cốp pha.
• Hạn chế các mặt cốp pha dịch chuyển khi thi công nếu toàn hệ được thiết kế và lắp đặt đúng.

Các nhà sản xuất hệ cốp pha lớn cũng phân loại bát chuồn, bản đệm và ty ren theo từng hệ tương thích. Chẳng hạn, Doka mô tả bát chuồn 15.0 là chi tiết nối dùng cùng bản neo và ty ren trong hệ ty 15.0; sản phẩm 20.0 được chỉ định cho hệ ty ren 20.0. Điều này cho thấy tên gọi gần giống không đồng nghĩa các phụ kiện có thể thay thế cho nhau.

Vì sao bát chuồn và ty ren thường bị hỏng ren?

Hỏng ren không chỉ do siết quá mạnh. Một bát chuồn có thể bị kẹt hoặc trượt ngay cả khi người thi công chưa dùng nhiều lực.

Bát chuồn không đúng loại ty ren

Hai chi tiết có đường kính gần giống nhau nhưng khác bước ren, biên dạng ren hoặc dung sai sẽ không ăn khớp hoàn toàn.

Dấu hiệu thường gặp:

• Bát bắt được một hoặc hai vòng rồi kẹt.
• Khi xoay có cảm giác nặng bất thường.
• Bát bị nghiêng trên trục ty ren.
• Ren phát ra tiếng cạ mạnh.
• Sau khi tháo xuất hiện mạt kim loại.
• Bát có thể xoay nhưng không di chuyển ổn định theo chiều dọc thanh.

Không nên căn cứ duy nhất vào tên D16 hoặc D17 để ghép phụ kiện. Cần thử lắp mẫu và đối chiếu thông số của nhà cung cấp.

Đầu ty ren bị dập hoặc có ba via

Đầu thanh thường bị va đập trong quá trình bó hàng, vận chuyển và bốc xếp. Vòng ren đầu tiên bị bẹt có thể làm bát chuồn bắt lệch ngay từ lúc lắp.

Khi người thi công tiếp tục dùng búa hoặc thanh nối để ép bát đi vào, ren trong và ren ngoài có thể cùng bị phá hỏng.

Ren bị dính bê tông hoặc tạp chất

Bê tông khô, cát, đất, gỉ bong và mạt kim loại trong rãnh ren làm giảm không gian ăn khớp.

Bát chuồn có thể xoay khó, bị kẹt giữa thanh hoặc tạo tải cục bộ lên một vài vòng ren.

Bát chuồn được đặt lệch trục

Nếu mặt bát không vuông tương đối với trục ty ren, những vòng ren đầu tiên sẽ chịu lực không đều. Đây là nguyên nhân phổ biến của hiện tượng bắt chéo ren.

Mặt kê không phẳng

Bát chuồn không nên ép trực tiếp lên một mặt nghiêng, cong hoặc quá nhỏ nếu thiết kế yêu cầu có bản đệm.

Mặt kê không phù hợp có thể khiến:

• Bát chuồn bị nghiêng.
• Lực truyền không đều.
• Cánh bát bị chịu va đập lệch tâm.
• Ván hoặc xà gồ bị lún cục bộ.
• Người thi công tiếp tục siết vì tưởng bát chưa đủ chặt.

Siết một vị trí quá chặt trước các vị trí còn lại

Nếu một bát chuồn được siết hoàn toàn trong khi các vị trí xung quanh còn lỏng, tấm cốp pha có thể bị kéo cục bộ.

Hệ quả có thể là:

• Sai chiều dày vách.
• Mặt cốp pha bị võng hoặc lệch.
• Ty ren không còn vuông góc.
• Những bát chuồn còn lại khó lắp.
• Lực phân bố không đồng đều trên hệ thống.

Dùng lực hoặc dụng cụ không kiểm soát

Các cách làm có nguy cơ làm hỏng phụ kiện gồm:

• Nối thêm ống dài để tăng lực siết.
• Dùng thanh thép dài làm đòn bẩy.
• Đập mạnh liên tục vào một cánh bát.
• Đánh vào thân hoặc phần ren của bát.
• Sử dụng máy siết khi hệ thống không cho phép.
• Cố ép một bát đang bị kẹt thay vì tháo ra kiểm tra.

Không nên áp một mô-men siết chung cho mọi bát chuồn

Nhiều người tìm kiếm một con số mô-men cụ thể để siết bát chuồn D16 hoặc D17. Tuy nhiên, không nên lấy mô-men của bu lông hệ mét thông thường để áp trực tiếp cho ty ren cốp pha.

ISO 16047 quy định thử nghiệm quan hệ giữa mô-men siết và lực kẹp trong những điều kiện xác định đối với một số bu lông, vít, ty cấy và đai ốc dùng ren ISO. Phạm vi này không tự động bao gồm mọi loại ty ren cốp pha hoặc bát chuồn thương mại.

Do đó:

• Chỉ sử dụng mô-men cụ thể khi nhà sản xuất hoặc hồ sơ thiết kế có quy định.
• Không tự lập bảng “D16 siết bao nhiêu Nm” dựa trên đường kính tên gọi.
• Không coi cảm giác tay của một người là tiêu chuẩn nghiệm thu.
• Không mặc định cùng một mô-men sẽ tạo ra cùng lực kẹp khi bề mặt ren, lớp mạ, mức độ gỉ hoặc chất bôi trơn khác nhau.

Mục tiêu là lắp đặt toàn bộ hệ cốp pha đúng thiết kế. OSHA yêu cầu cốp pha phải được thiết kế, dựng, giằng và duy trì để chịu được các tải đứng và tải ngang dự kiến; bản vẽ hoặc phương án cốp pha cùng các sửa đổi phải có tại công trường.

Dụng cụ cần chuẩn bị trước khi siết

Tùy hệ cốp pha, nên chuẩn bị:

• Găng tay bảo hộ.
• Kính bảo hộ khi có thao tác gõ.
• Bàn chải phù hợp để vệ sinh rãnh ren.
• Khăn sạch.
• Bát chuồn mẫu đúng quy cách.
• Thước đo chiều dày kết cấu.
• Thước thủy, dây dọi hoặc thiết bị kiểm tra độ thẳng.
• Bản đệm hoặc phụ kiện kê theo thiết kế.
• Dụng cụ siết do nhà sản xuất chỉ định.
• Búa đúng loại và khối lượng nếu hướng dẫn hệ thống cho phép sử dụng.
• Thẻ hoặc sơn đánh dấu vị trí đã kiểm tra.

Không nên dùng thanh ty ren thừa, cốt thép hoặc ống nước làm dụng cụ siết tùy tiện.

Xem thêm: Bát Chuồn D16 – Bảng Báo Giá Mới Nhất Tại Xưởng

Kiểm tra trước khi lắp bát chuồn

Kiểm tra đúng chủng loại

Đối chiếu:

• Quy cách ty ren.
• Quy cách bát chuồn.
• Bước ren.
• Loại ren.
• Loại bề mặt.
• Mẫu sản phẩm đã được duyệt.
• Khả năng tương thích với bản đệm và hệ cốp pha.

Nếu đang sử dụng sản phẩm từ nhiều nhà cung cấp, cần thử lắp chéo trước khi đưa lên hệ cốp pha.

Kiểm tra ty ren

Không nên tiếp tục lắp khi phát hiện:

• Thanh bị cong rõ rệt.
• Đầu thanh bị dập.
• Ren bị bẹt hoặc mất một đoạn.
• Có vết nứt.
• Bê tông bám dày trong rãnh.
• Ren bị gỉ sâu hoặc bong vảy.
• Thanh đã bị kéo giãn hoặc biến dạng.

Kiểm tra bát chuồn

Loại riêng bát chuồn có các dấu hiệu:

• Nứt thân hoặc nứt chân cánh.
• Cánh bị cong.
• Ren trong bị mòn rõ.
• Có mạt kim loại trong ren.
• Bát bị méo.
• Phần tiếp xúc với bản đệm bị hư hỏng.
• Bát đã từng bị trượt ren.
• Bát xoay quá lỏng trên mẫu ty ren chuẩn.

Vệ sinh ren

Dùng dụng cụ phù hợp loại bỏ đất, cát, bê tông và gỉ bong.

Không tự ý bôi dầu hoặc mỡ nếu hướng dẫn sản phẩm không cho phép. Việc thay đổi tình trạng bề mặt ren có thể làm thay đổi ma sát và quan hệ giữa lực siết với lực kẹp. Khi nhà sản xuất yêu cầu bôi trơn, phải dùng đúng loại và đúng lượng được chỉ định.

Cách siết bát chuồn đúng Cách kỹ thuật

Bước 1: Lắp ty ren đúng vị trí thiết kế

Ty ren phải được bố trí theo bản vẽ hoặc biện pháp thi công đã được phê duyệt.

Kiểm tra:

• Vị trí lỗ xuyên ty.
• Khoảng cách giữa các ty.
• Chiều dài ống gen hoặc cữ chiều dày.
• Tình trạng xà gồ và tấm đệm.
• Hướng của thanh ty ren.
• Chiều dài ren còn lại ở hai đầu.

Không tự ý giảm số lượng ty hoặc thay đổi khoảng cách chỉ vì việc lắp đặt khó khăn.

Bước 2: Đặt bản đệm đúng vị trí

Nếu hệ thống sử dụng bản đệm riêng, bản đệm cần:

• Tựa đủ diện tích lên xà gồ hoặc khung chịu lực.
• Không bị kê lên mép nhỏ.
• Không nằm trên bê tông thừa hoặc vật cản.
• Không bị nghiêng quá mức cho phép.
• Không bị nứt, cong hoặc biến dạng.

Doka mô tả “super plate” là bộ phận nối có bản đỡ gắn liền dùng với ty ren; một số sản phẩm được thiết kế để bù một mức sai lệch góc giới hạn. Đặc tính đó thuộc về đúng sản phẩm được công bố, không nên suy rộng cho mọi loại bát chuồn trên thị trường.

Bước 3: Đưa bát chuồn vào bằng tay

Đặt bát chuồn thẳng với trục ty ren rồi xoay bằng tay.

Ở giai đoạn đầu:

• Không dùng búa.
• Không dùng ống nối.
• Không dùng máy siết.
• Không ép bát khi có cảm giác kẹt.

Bát đúng quy cách và ren còn tốt phải bắt được nhiều vòng bằng tay tương đối ổn định.

Nếu bát chỉ vào được một đoạn ngắn, hãy tháo ra và kiểm tra:

• Bước ren có đúng không.
• Đầu ty có bị dập không.
• Ren trong có dị vật không.
• Bát có đang bị nghiêng không.
• Ty ren có cong không.

Bước 4: Xoay đến khi bát tiếp xúc với bản đệm

Tiếp tục xoay bằng tay đến khi bề mặt bát hoặc mặt đỡ tiếp xúc tương đối đều với bản đệm.

Chưa dùng lực mạnh ngay khi một điểm của bát vừa chạm. Trước tiên cần quan sát xem bát có bị nghiêng hoặc kê trên vật cản không.

Bước 5: Siết sơ bộ các vị trí

Siết sơ bộ toàn bộ các bát chuồn để loại bỏ độ rơ lớn nhưng vẫn cho phép điều chỉnh cốp pha.

Ở giai đoạn này cần kiểm tra:

• Kích thước lòng cốp pha.
• Độ thẳng của vách.
• Độ thẳng đứng.
• Cao độ.
• Vị trí mép và góc.
• Độ kín của các mối nối.
• Tình trạng giằng chống.

Không siết hoàn thiện một bát trong khi các vị trí khác vẫn chưa được lắp.

Bước 6: Siết luân phiên và đối xứng

Trình tự cụ thể phải theo bản vẽ lắp dựng hoặc hướng dẫn của hệ cốp pha.

Khi hồ sơ không quy định chi tiết, đội kỹ thuật nên thiết lập một trình tự nhất quán theo nguyên tắc:

• Siết từng bước nhỏ.
• Chuyển qua các vị trí đối diện hoặc lân cận.
• Không dồn toàn bộ lực vào một điểm.
• Thường xuyên kiểm tra kích thước giữa hai mặt cốp pha.
• Dừng điều chỉnh nếu tấm cốp pha bắt đầu bị kéo lệch.

Với hệ cốp pha vách, có thể chia thành nhiều lượt:

1. Lượt một: siết tiếp xúc.
2. Lượt hai: căn chỉnh hình học.
3. Lượt ba: siết hoàn thiện theo hướng dẫn kỹ thuật.
4. Lượt cuối: kiểm tra toàn hệ.

Đây là trình tự kiểm soát, không phải một quy định thay thế bản vẽ thi công.

Bước 7: Dùng dụng cụ siết đúng cách

Có nhiều loại bát chuồn khác nhau:

• Loại thiết kế để xoay bằng tay.
• Loại dùng cờ lê hoặc dụng cụ chuyên dụng.
• Loại có thể được siết bằng các cú gõ có kiểm soát.
• Loại kết hợp bản đệm quay.

Vì vậy, phải xem hướng dẫn của đúng sản phẩm.

Nếu nhà sản xuất cho phép dùng búa:

• Dùng loại búa được chỉ định.
• Đứng ở tư thế ổn định.
• Đeo kính bảo hộ.
• Gõ vào phần cánh hoặc vị trí chịu va đập được thiết kế.
• Gõ theo hướng làm bát xoay, không đánh xiên vào thân.
• Sử dụng các cú gõ vừa phải và có kiểm soát.
• Dừng ngay khi bát đã tựa chắc hoặc xuất hiện dấu hiệu bất thường.

Không nên:

• Đập liên tục bằng lực lớn.
• Đập vào phần ren.
• Đập vào một cánh đã nứt hoặc cong.
• Dùng búa quá nặng không theo hướng dẫn.
• Kéo dài cánh bát bằng ống thép.
• Dùng hai người cùng tác động để tăng lực.

Cũng cần tránh suy luận rằng mọi chi tiết trong hệ cốp pha đều dùng búa giống nhau. Ví dụ, tài liệu Doka nêu việc dùng búa nhanh cho một số khóa nối tấm, nhưng đó là hướng dẫn cho đúng loại khóa, không phải chỉ dẫn chung cho mọi bát chuồn.

Bước 8: Kiểm tra sau khi siết

Sau khi hoàn thành, kiểm tra từng vị trí:

• Bát chuồn có tiếp xúc ổn định không.
• Bản đệm có nằm phẳng không.
• Ty ren có bị nghiêng không.
• Cánh bát có nứt hoặc cong không.
• Có mạt kim loại quanh ren không.
• Kích thước kết cấu có đúng không.
• Các tấm cốp pha có bị kéo lệch không.
• Giằng chống có còn ở đúng vị trí không.
• Có vị trí nào lỏng hơn rõ rệt không.

Nên đánh dấu những vị trí đã kiểm tra để tránh bỏ sót hoặc siết lặp lại không cần thiết.

Cách nhận biết bát chuồn đã được siết phù hợp

Không thể kết luận chỉ dựa vào tiếng búa hoặc cảm giác “rất cứng”.

Bát chuồn được lắp phù hợp thường có các dấu hiệu:

• Bát ăn ren đều qua nhiều vòng.
• Bề mặt tựa tiếp xúc ổn định với bản đệm.
• Không bị nghiêng rõ rệt.
• Ty ren không bị kéo xiên.
• Không xuất hiện mạt kim loại mới.
• Kích thước cốp pha đạt yêu cầu.
• Hệ cốp pha không bị biến dạng khi siết.
• Các vị trí có mức tiếp xúc tương đối đồng đều.
• Không có vết nứt trên cánh hoặc thân bát.
• Kết quả phù hợp với bản vẽ và kiểm tra của người phụ trách kỹ thuật.

Dấu hiệu siết quá chặt

Cần dừng thao tác và kiểm tra khi xuất hiện:

• Cánh bát bị cong.
• Thân bát có vết nứt.
• Bát xoay nhưng không tiến vào.
• Ty ren bị xoắn hoặc cong.
• Ren bong ra thành mạt.
• Bản đệm lún sâu vào gỗ hoặc xà gồ.
• Cốp pha bị kéo võng.
• Chiều dày lòng cốp pha giảm so với thiết kế.
• Tiếng va đập hoặc tiếng cạ thay đổi bất thường.
• Phải tăng lực liên tục mới làm bát di chuyển.

Bát xoay mà không di chuyển theo trục là dấu hiệu có thể đã trượt ren. Không được tiếp tục sử dụng vị trí đó như bình thường.

Dấu hiệu siết chưa đủ hoặc lắp chưa ổn định

Các dấu hiệu cần kiểm tra lại gồm:

• Bát chưa tiếp xúc với bản đệm.
• Có thể lắc bát bằng tay.
• Bản đệm di chuyển tự do.
• Khoảng hở thay đổi khi tác động nhẹ lên cốp pha.
• Hai mặt cốp pha chưa đạt kích thước.
• Một số vị trí chặt, một số vị trí còn rơ lớn.
• Ty ren chưa đi qua đủ chiều dài ren làm việc.
• Bát chỉ ăn một vài vòng ren.

Không nên giải quyết mọi độ rơ bằng cách đập mạnh hơn. Trước tiên cần xác định nguyên nhân là thiếu cữ, sai kích thước, mặt kê lún, phụ kiện không tương thích hay hệ giằng chưa hoàn chỉnh.

Xem thêm: Kích Thước Ty Ren Tán Chuồn Phổ Biến

Xử lý khi bát chuồn bị kẹt

Không cố siết tiếp

Khi bát đang kẹt, việc tăng lực có thể làm cả ty ren và bát chuồn không còn sử dụng được.

Giảm tải tại vị trí cần xử lý

Chỉ tháo hoặc nới bát khi hệ cốp pha đã được chống giữ an toàn và người phụ trách kỹ thuật xác nhận có thể thao tác.

Không tùy tiện tháo một ty đang chịu lực trong khi cốp pha đã hoàn thiện hoặc bê tông đang được đổ.

Xoay ngược và tháo bát

Nếu điều kiện an toàn cho phép, xoay ngược bát ra từ từ. Không đập ngược mạnh trong khi bát đang chịu tải.

Kiểm tra nguyên nhân

Sau khi tháo:

• Vệ sinh ren.
• Kiểm tra đầu thanh.
• Kiểm tra ren trong.
• So sánh bước ren.
• Thử bằng một bát chuẩn khác.
• Kiểm tra thanh có cong không.

Thay chi tiết bị hỏng

Không cố tái sử dụng bát:

• Đã nứt.
• Đã trượt ren.
• Có ren trong bị bong.
• Bị méo.
• Cánh bị cong nghiêm trọng.

Không xử lý ren bằng cách mài tùy tiện nếu chưa có quy trình sửa chữa được chấp thuận.

Có nên bôi dầu lên ty ren trước khi siết?

Không có câu trả lời chung cho mọi hệ.

Lợi ích có thể mong đợi của việc vệ sinh hoặc xử lý bề mặt đúng hướng dẫn là giảm bám dính và hỗ trợ tháo lắp. Tuy nhiên, chất bôi trơn cũng làm thay đổi ma sát. Với cùng một lực hoặc mô-men tác động, lực kẹp tạo ra có thể khác so với bề mặt khô.

Do đó:

• Chỉ bôi chất được nhà sản xuất hệ cốp pha cho phép.
• Không dùng dầu thải, mỡ không rõ loại hoặc hóa chất có thể ảnh hưởng bê tông và lớp phủ.
• Không nhúng cả bát chuồn vào dầu rồi tiếp tục dùng phương pháp siết cũ mà không đánh giá.
• Không dùng dầu để che giấu tình trạng ren đã mòn.
• Làm sạch phần dư thừa theo hướng dẫn.

Kiểm tra bát chuồn trong quá trình đổ bê tông

Việc kiểm tra không kết thúc sau khi siết.

Trong quá trình đổ bê tông, người phụ trách cần quan sát hệ cốp pha theo biện pháp thi công, đặc biệt tại:

• Các góc.
• Chân vách.
• Vị trí nối tấm.
• Các ty gần cửa chờ hoặc lỗ kỹ thuật.
• Vị trí có dấu hiệu rò hồ.
• Khu vực xà gồ hoặc bản đệm bị lún.
• Các điểm từng được sửa chữa.

Không đứng tại vị trí có nguy cơ bị phụ kiện bật, gãy hoặc cốp pha mất ổn định.

OSHA yêu cầu thiết bị chống đỡ được kiểm tra trước khi dựng, đồng thời kiểm tra ngay trước, trong và sau khi đổ bê tông; thiết bị bị hư hỏng hoặc suy yếu phải được xử lý để bảo đảm khả năng chịu tải cần thiết.

Nếu phát hiện bát chuồn lỏng, cốp pha phình hoặc hệ thống dịch chuyển trong khi đổ, không nên tự ý tiến lại và dùng búa siết ngay. Cần tạm dừng công việc theo phương án an toàn và để người có trách nhiệm đánh giá.

Cách tháo bát chuồn hạn chế hỏng ren

Chỉ tháo cốp pha khi bê tông đã đạt điều kiện theo thiết kế, biện pháp thi công hoặc kết quả kiểm tra phù hợp. OSHA cũng yêu cầu ván khuôn và hệ chống không được tháo trước khi bê tông có đủ khả năng chịu trọng lượng bản thân và các tải tác dụng.

Quy trình tháo đề xuất:

1. Xác nhận được phép tháo cốp pha.
2. Bảo đảm hệ không còn tải bất thường.
3. Làm sạch phần ren lộ ra.
4. Nới các bát theo trình tự của biện pháp tháo.
5. Không tháo toàn bộ một khu vực cùng lúc nếu chưa có chỉ dẫn.
6. Xoay bát theo đúng trục.
7. Không giật hoặc bẻ ngang ty ren.
8. Phân loại ngay phụ kiện có dấu hiệu hư hỏng.
9. Làm sạch trước khi bê tông đông cứng hoàn toàn trên ren.
10. Bảo quản ở nơi khô ráo và tránh va đập đầu ren.

Checklist siết bát chuồn tại công trường

Trước khi siết

• Ty ren đúng quy cách.
• Bát chuồn tương thích với ty ren.
• Bước ren đã được kiểm tra.
• Ren ngoài không bị dập hoặc móp.
• Ren trong không bị mòn hoặc dính tạp chất.
• Bát chuồn không nứt hoặc biến dạng.
• Bản đệm đúng loại.
• Mặt kê ổn định.
• Ty ren nằm đúng vị trí bản vẽ.
• Cữ chiều dày hoặc ống gen đúng kích thước.

Trong khi siết

• Bát được bắt đầu bằng tay.
• Không có hiện tượng bắt chéo ren.
• Các vị trí được siết sơ bộ trước khi siết hoàn thiện.
• Thao tác được thực hiện luân phiên.
• Không dùng ống nối tăng lực.
• Không dùng máy siết khi chưa được phép.
• Búa chỉ được dùng theo hướng dẫn của sản phẩm.
• Kích thước cốp pha được kiểm tra liên tục.
• Không có mạt kim loại hoặc tiếng cạ bất thường.

Sau khi siết

• Bát tựa ổn định lên bản đệm.
• Ty ren không bị nghiêng rõ rệt.
• Bát và cánh bát không bị nứt.
• Tấm cốp pha không bị kéo lệch.
• Chiều dày kết cấu đúng thiết kế.
• Độ thẳng đứng và cao độ đạt yêu cầu.
• Giằng chống còn nguyên vị trí.
• Các điểm đã kiểm tra được đánh dấu.
• Người phụ trách kỹ thuật đã nghiệm thu.

Những sai lầm cần tránh

Siết càng mạnh càng an toàn

Đây là nhận định sai. Lực quá lớn có thể phá ren, làm nứt bát chuồn, lún mặt kê hoặc kéo biến dạng cốp pha.

Thấy D16 là có thể dùng chung

Tên D16 không thể hiện đầy đủ bước ren, biên dạng và dung sai. Phải thử tương thích thực tế.

Bát bị kẹt thì dùng búa lớn hơn

Kẹt ren là tín hiệu cần dừng và kiểm tra, không phải tín hiệu cần tăng lực.

Chỉ kiểm tra sau khi đã siết xong toàn bộ

Khi một khu vực đã bị kéo lệch, việc nới và chỉnh lại có thể mất nhiều thời gian hơn. Cần kiểm tra hình học qua từng lượt siết.

Trộn bát mới và bát đã mòn mà không phân loại

Bát mòn có độ rơ và khả năng giữ khác với bát còn tốt, làm mức độ siết trên hệ thống không đồng đều.

Dùng bát nứt vì “vẫn còn siết được”

Vết nứt có thể phát triển khi chịu tải. Bát nứt phải được loại khỏi khu vực sử dụng.

Câu hỏi thường gặp

Bát chuồn nên siết bằng tay hay bằng búa?

Bát nên được bắt ren và xoay nhiều vòng đầu bằng tay. Việc dùng búa hay dụng cụ khác phụ thuộc vào thiết kế và hướng dẫn của đúng loại sản phẩm. Không nên dùng búa để ép một bát đang bắt lệch hoặc bị kẹt.

Cần đập bát chuồn bao nhiêu nhát?

Không có số nhát búa áp dụng chung. Số lần và lực tác động phụ thuộc loại bát, dụng cụ, hệ cốp pha và yêu cầu của nhà sản xuất. Quy định “ba nhát” hoặc “năm nhát” mà không gắn với một hệ thống cụ thể không phải tiêu chí kỹ thuật đáng tin cậy.

Bát chuồn chỉ vặn được hai vòng có dùng được không?

Không nên sử dụng. Số vòng ren ăn khớp phải đáp ứng thiết kế của hệ thống. Chỉ ăn hai vòng còn có thể là dấu hiệu sai bước ren, đầu thanh bị dập hoặc bắt chéo ren.

Vì sao bát chuồn xoay nhưng không tiến vào?

Khả năng cao ren đã bị trượt, mòn hoặc không tương thích. Cần dừng, giảm tải an toàn và thay chi tiết sau khi kiểm tra.

Có thể dùng bát chuồn D16 cho ty ren D17 không?

Không thể kết luận chỉ bằng tên gọi. Cần đối chiếu bước ren, đường kính, biên dạng và thông tin tương thích của nhà cung cấp.

Có nên dùng ống thép nối vào cánh bát để siết mạnh hơn?

Không nên, trừ khi đó là dụng cụ được nhà sản xuất thiết kế và phê duyệt. Ống nối làm tăng cánh tay đòn, khiến người dùng khó kiểm soát lực và dễ làm cong cánh hoặc phá ren.

Bát chuồn bị lỏng khi đang đổ bê tông phải làm gì?

Không tự ý tiếp cận và siết ngay nếu khu vực có nguy cơ mất ổn định. Cần thông báo người phụ trách, tạm dừng công việc theo phương án an toàn và kiểm tra toàn bộ nguyên nhân trước khi xử lý.

Bát chuồn đã trượt ren có tái sử dụng được không?

Không nên tiếp tục sử dụng trong vị trí chịu lực. Chi tiết đã trượt ren cần được loại riêng và đánh giá theo quy trình của đơn vị kỹ thuật.

Kết luận

Cách siết bát chuồn đúng cách không nằm ở việc dùng lực lớn nhất mà ở việc lựa chọn đúng phụ kiện, vệ sinh ren, bắt bát thẳng trục, siết từng bước và kiểm tra liên tục hình dạng của hệ cốp pha.

Ba nguyên tắc cần ghi nhớ:

1. Không ép một bát chuồn đang bị kẹt hoặc bắt lệch ren.
2. Không tự áp một mô-men hoặc số nhát búa chung cho mọi loại ty ren.
3. Luôn siết theo bản vẽ, hướng dẫn của hệ cốp pha và kiểm soát đồng đều toàn hệ thống.

Khi mua ty ren và bát chuồn, khách hàng nên cung cấp mẫu phụ kiện đang sử dụng hoặc xác nhận rõ đường kính, bước ren, loại bề mặt và quy cách hệ thống. Việc kiểm tra tương thích trước khi giao hàng thường ít tốn kém hơn nhiều so với xử lý bát chuồn bị kẹt hoặc hỏng ren tại công trường.

Địa chỉ sản xuất: 40, Đường số 6, Phường Bà Điểm, Hồ Chí Minh, Việt Nam. Website: https://tyrenbatchuon.vn/

Điện thoại: 0934.066.139 (zalo)
