Côn Chống Thấm Là Gì? Báo Giá, Công Dụng Và Cách Sử Dụng Trong Thi Công

Trong thi công cốp pha tường, vách bê tông, tầng hầm, bể nước, ngoài ty ren và bát chuồn thì côn chống thấm là một phụ kiện nhỏ nhưng có vai trò rất quan trọng. Sản phẩm giúp tạo khoảng cách cốp pha, hỗ trợ tháo ty ren thuận tiện và đặc biệt giúp xử lý vị trí lỗ ty sau khi tháo cốp pha nhằm hạn chế nguy cơ nước thấm qua kết cấu bê tông.

Vậy côn chống thấm là gì, có những loại nào, sử dụng ra sao và nên chọn loại nào phù hợp với ty ren D16, D17? Bài viết dưới đây sẽ giúp nhà thầu và đội thi công hiểu rõ hơn trước khi lựa chọn.

Côn chống thấm là gì?

Côn chống thấm là phụ kiện được sử dụng cùng hệ ty ren xuyên tường, bát chuồn và cốp pha khi thi công bê tông tường hoặc vách.

Côn thường được đặt ở hai đầu của ống gen hoặc thanh ty ren tại vị trí tiếp xúc với bề mặt bê tông.

Sau khi bê tông đạt yêu cầu và tháo cốp pha, côn được lấy ra, tạo thành một lỗ hình côn trên bề mặt. Người thi công sau đó sử dụng vữa không co ngót, vữa chống thấm hoặc vật liệu chuyên dụng để trám kín vị trí này.

Nhờ thiết kế dạng côn, việc xử lý lỗ ty thuận tiện hơn so với trường hợp để ty ren hoặc ống gen tiếp xúc trực tiếp với bề mặt bê tông.

Côn chống thấm dùng để làm gì?

Côn chống thấm có nhiều công dụng trong quá trình thi công cốp pha.

Tạo khoảng cách cho hai mặt cốp pha

Khi thi công tường hoặc vách bê tông, khoảng cách giữa hai tấm cốp pha phải được giữ đúng theo chiều dày thiết kế.

Côn chống thấm kết hợp với:

Ty ren + ống gen + côn chống thấm + bát chuồn

tạo thành hệ giằng cốp pha tương đối hoàn chỉnh.

Nhờ đó, khoảng cách giữa hai mặt cốp pha được duy trì ổn định trong quá trình đổ và đầm bê tông.

Hỗ trợ tháo ty ren sau khi đổ bê tông

Nếu ty ren tiếp xúc trực tiếp với bê tông, sau khi bê tông đông cứng việc rút ty có thể gặp nhiều khó khăn.

Khi sử dụng côn kết hợp ống gen, ty ren nằm bên trong ống nên có thể tháo ra để tiếp tục sử dụng cho các vị trí khác.

Điều này giúp nhà thầu tái sử dụng ty ren, từ đó giảm chi phí vật tư cho công trình.

Hỗ trợ xử lý chống thấm tại vị trí lỗ ty

Đây là công dụng được nhiều nhà thầu quan tâm nhất.

Sau khi tháo côn, trên bề mặt bê tông sẽ còn lại một hốc nhỏ dạng côn.

Người thi công có thể vệ sinh vị trí này và sử dụng vật liệu chống thấm chuyên dụng để bịt kín.

So với một lỗ thẳng thông thường, hốc hình côn giúp việc:

Làm sạch vị trí lỗ ty;
Đưa vật liệu chống thấm vào bên trong;
Tạo lớp vữa bịt kín;
Hoàn thiện bề mặt bê tông

trở nên thuận tiện hơn.

Đặc biệt tại những công trình thường xuyên tiếp xúc với nước hoặc nằm dưới mặt đất, việc xử lý lỗ ty đúng kỹ thuật rất quan trọng.

Cấu tạo hệ ty ren – côn chống thấm – bát chuồn

Một hệ cốp pha tường thông dụng thường gồm:

Bát chuồn → cốp pha → côn → ống gen → côn → cốp pha → bát chuồn

Thanh ty ren được luồn xuyên qua toàn bộ hệ thống.

Bát chuồn được siết ở hai đầu để ép và giữ hai mặt cốp pha.

Tùy phương án thi công, hệ thống còn có thể sử dụng thêm:

Thanh giằng;
Xà gồ;
Ống thép;
Kẹp cốp pha;
Long đền;
Tán chuồn;
Nẹp góc.

Việc lựa chọn đồng bộ phụ kiện giúp hệ cốp pha ổn định hơn khi chịu áp lực bê tông tươi.

Côn chống thấm thường dùng với ty ren nào?

Trên thị trường hiện nay, côn chống thấm thường được sử dụng với các hệ ty ren cốp pha phổ biến như:

Côn chống thấm dùng cho ty ren D16

Ty ren D16 là loại được sử dụng khá phổ biến trong thi công cốp pha tường, cột và vách bê tông.

Khi sử dụng côn, cần lựa chọn kích thước lỗ phù hợp với đường kính của ty ren hoặc ống gen đi kèm.

Đây là lựa chọn phù hợp với nhiều công trình dân dụng và công trình quy mô vừa.

Côn chống thấm dùng cho ty ren D17

Ty ren D17 thường được lựa chọn ở những hệ cốp pha yêu cầu khả năng chịu lực cao hơn.

Côn sử dụng cùng ty D17 cần có kích thước phù hợp để ty có thể luồn qua thuận lợi nhưng vẫn bảo đảm hệ thống cốp pha được lắp đặt chắc chắn.

Khi mua vật tư, nhà thầu nên mua đồng bộ:

Ty ren D17 + bát chuồn D17 + côn + ống gen phù hợp

để tránh tình trạng phụ kiện không khớp khi đưa ra công trường.

Các loại côn chống thấm phổ biến

Côn được sản xuất với nhiều kiểu dáng và vật liệu khác nhau.

Côn nhựa chống thấm

Đây là loại được sử dụng phổ biến trong nhiều công trình.

Ưu điểm:

Trọng lượng nhẹ;
Dễ vận chuyển;
Dễ lắp đặt;
Giá thành hợp lý;
Có thể kết hợp với nhiều loại ống gen;
Thuận tiện khi tháo cốp pha.

Côn nhựa phù hợp với nhiều công trình nhà ở, nhà xưởng, chung cư và công trình dân dụng.

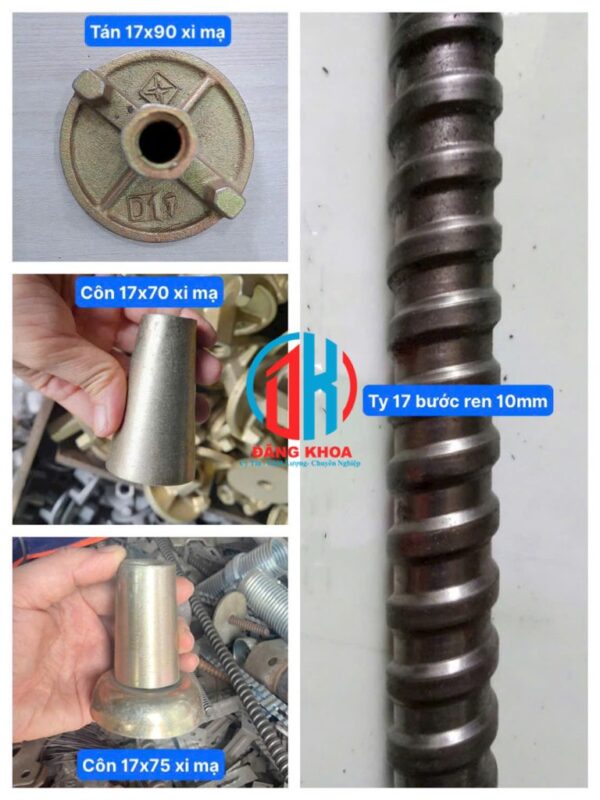

Côn thép chống thấm

Côn thép có độ cứng và độ bền cao hơn.

Loại này thường được lựa chọn khi hệ cốp pha cần phụ kiện chắc chắn hoặc nhà thầu có nhu cầu sử dụng nhiều lần.

Tuy nhiên, giá thành thường cao hơn côn nhựa.

Côn chống thấm có ren

Một số hệ thống sử dụng côn được thiết kế có ren để liên kết trực tiếp với ty ren hoặc phụ kiện chuyên dụng.

Ưu điểm của loại này là khả năng liên kết tương đối chắc chắn và dễ kiểm soát vị trí khi lắp dựng.

Những công trình nào nên sử dụng côn chống thấm?

Côn chống thấm đặc biệt phù hợp khi thi công các kết cấu bê tông có yêu cầu hạn chế nước thấm qua vị trí lỗ ty.

Tường tầng hầm

Tường tầng hầm thường tiếp xúc với độ ẩm và nước ngầm.

Các lỗ ty ren xuyên tường nếu không được xử lý tốt có thể trở thành vị trí dễ xảy ra thấm nước.

Do đó, việc sử dụng côn kết hợp quy trình xử lý chống thấm lỗ ty là giải pháp thường được các đội thi công cân nhắc.

Bể nước bê tông

Bể nước có yêu cầu cao về khả năng giữ nước.

Sau khi tháo ty ren và côn, toàn bộ vị trí lỗ ty cần được xử lý bằng vật liệu phù hợp theo thiết kế và biện pháp chống thấm của công trình.

Hồ bơi

Tương tự bể nước, thành và đáy hồ bơi thường xuyên tiếp xúc với nước.

Các vị trí xuyên qua kết cấu cần được kiểm soát kỹ để giảm nguy cơ rò rỉ.

Hố thang máy

Hố thang máy thường nằm ở vị trí thấp nên có nguy cơ chịu ảnh hưởng của nước ngầm hoặc nước xâm nhập.

Vì vậy, việc thi công và xử lý các lỗ ty cần được thực hiện cẩn thận.

Tường chắn và vách bê tông

Đối với tường chắn đất hoặc các vách bê tông ngoài trời, sử dụng hệ phụ kiện cốp pha phù hợp giúp quá trình tháo lắp và xử lý bề mặt thuận tiện hơn.

Cách sử dụng côn chống thấm khi thi công cốp pha

Quy trình cơ bản có thể thực hiện như sau.

Bước 1: Xác định vị trí ty ren

Dựa trên bản vẽ và biện pháp thi công, xác định khoảng cách các thanh ty ren.

Khoảng cách phải phù hợp với:

Chiều cao tường;
Chiều dày tường;
Loại cốp pha;
Hệ xà gồ;
Áp lực bê tông khi đổ;
Khả năng chịu lực của ty ren.

Không nên bố trí ty ren theo kinh nghiệm nếu chưa kiểm tra yêu cầu chịu lực của hệ cốp pha.

Bước 2: Cắt ống gen

Ống gen được cắt theo chiều dày tường, đồng thời tính đến kích thước của hai đầu côn.

Kích thước cần chính xác để sau khi lắp đặt, hai mặt cốp pha nằm đúng vị trí thiết kế.

Bước 3: Lắp côn vào hai đầu

Hai đầu ống gen được gắn côn.

Cần kiểm tra côn được lắp chắc chắn, tránh bị lệch hoặc rơi khi dựng cốp pha.

Bước 4: Luồn ty ren

Ty ren được luồn xuyên qua côn và ống gen.

Hai đầu ty nhô ra ngoài cốp pha để lắp bát chuồn.

Bước 5: Siết bát chuồn

Bát chuồn được siết ở hai phía nhằm cố định hệ cốp pha.

Không nên siết quá mạnh làm biến dạng cốp pha nhưng cũng không được để quá lỏng, vì có thể gây bung hoặc phình cốp pha khi đổ bê tông.

Bước 6: Đổ bê tông

Trong quá trình đổ, cần theo dõi hệ giằng cốp pha, đặc biệt ở các vị trí:

Góc tường;
Chân tường;
Vị trí nối cốp pha;
Khu vực có áp lực bê tông lớn.

Bước 7: Tháo cốp pha và côn

Khi bê tông đạt điều kiện tháo cốp pha theo yêu cầu kỹ thuật, tiến hành tháo bát chuồn, rút ty ren và tháo côn.

Bước 8: Xử lý lỗ côn

Vị trí lỗ cần được:

Làm sạch;
Loại bỏ bụi và vật liệu rời;
Làm ẩm nếu hệ vật liệu yêu cầu;
Thi công vật liệu trám/chống thấm theo hướng dẫn của nhà sản xuất;
Hoàn thiện bề mặt.

Đối với tầng hầm, bể nước hoặc kết cấu yêu cầu chống thấm cao, cần tuân thủ đúng biện pháp chống thấm đã được thiết kế hoặc phê duyệt cho công trình.

Côn chống thấm có thực sự chống thấm hoàn toàn không?

Đây là vấn đề nhiều khách hàng dễ hiểu nhầm.

Tên gọi là côn chống thấm, nhưng bản thân chiếc côn không có nghĩa là chỉ cần lắp côn thì vị trí lỗ ty sẽ tự động chống thấm hoàn toàn.

Hiệu quả chống thấm phụ thuộc vào cả hệ thống gồm:

Cách bố trí ty ren;
Loại côn;
Chất lượng bê tông;
Kỹ thuật đầm bê tông;
Việc tháo côn;
Vệ sinh lỗ ty;
Vật liệu trám;
Quy trình thi công chống thấm.

Do đó, côn nên được xem là phụ kiện hỗ trợ tạo vị trí thuận lợi để xử lý lỗ ty sau thi công.

Có nên sử dụng côn chống thấm thay cho ống gen thông thường?

Hai sản phẩm không hoàn toàn thay thế nhau.

Thông thường:

Ống gen nằm ở giữa và bao quanh ty ren.

Côn chống thấm được lắp ở hai đầu ống gen.

Do đó, nhiều hệ cốp pha sẽ sử dụng đồng thời cả hai sản phẩm.

Cách bố trí phổ biến:

Côn → Ống gen → Côn

Ty ren được luồn xuyên qua toàn bộ cụm này.

Cách chọn côn chống thấm phù hợp

Khi mua côn, nhà thầu nên kiểm tra một số tiêu chí sau.

Phù hợp với đường kính ty ren

Đây là yếu tố quan trọng nhất.

Nếu lỗ côn quá nhỏ, ty không thể luồn qua.

Nếu quá lớn, hệ phụ kiện có thể không đạt độ ổn định mong muốn.

Do đó cần xác định trước đang sử dụng:

Ty ren D12;
Ty ren D16;
Ty ren D17;
Hoặc hệ ty ren khác.

Phù hợp với ống gen

Đầu nối giữa côn và ống gen cần tương thích.

Nhà thầu nên thử lắp thực tế trước khi đặt số lượng lớn.

Vật liệu đủ cứng

Côn phải đủ khả năng giữ hình dạng trong quá trình:

Lắp cốp pha;
Siết ty;
Đổ bê tông;
Đầm bê tông.

Côn chất lượng kém có thể bị méo hoặc hỏng khi thi công.

Dễ tháo sau khi bê tông đông cứng

Thiết kế dạng côn cần giúp công nhân tháo sản phẩm tương đối thuận tiện sau khi tháo cốp pha.

Điều này vừa giúp tăng tốc độ thi công vừa tạo bề mặt thuận lợi để xử lý chống thấm.

Xem thêm: Tán côn Cốp pha

Giá côn chống thấm bao nhiêu?

Giá côn chống thấm phụ thuộc vào:

Kích thước;
Loại nhựa hoặc vật liệu sản xuất;
Loại ty ren sử dụng;
Số lượng đặt hàng;
Yêu cầu kỹ thuật;
Chi phí vận chuyển.

Đối với đơn hàng công trình số lượng lớn, đơn giá thường tốt hơn so với mua lẻ.

Khách hàng nên cung cấp đầy đủ:

Loại ty ren + kích thước ống gen + số lượng + địa điểm giao hàng

để được tư vấn đúng loại côn và báo giá chính xác.

Nên mua côn chống thấm cùng ty ren và bát chuồn không?

Nên.

Mua đồng bộ phụ kiện từ cùng một nhà cung cấp giúp giảm nguy cơ:

Ty ren không vừa côn;
Bát chuồn không khớp bước ren;
Ống gen không vừa đầu côn;
Phụ kiện đưa ra công trường mới phát hiện không thể lắp ráp.

Một bộ vật tư cốp pha tường thường có thể bao gồm:

Ty ren;
Bát chuồn;
Côn chống thấm;
Ống gen;
Long đền;
Kẹp cốp pha;
Một số phụ kiện giằng cốp pha khác.

Côn chống thấm và ty ren có thể tái sử dụng không?

Ty ren thường có thể được thu hồi để sử dụng nhiều lần nếu:

Không bị cong;
Không hỏng ren;
Không bị ăn mòn nghiêm trọng;
Được vệ sinh sau mỗi lần sử dụng.

Đối với côn, khả năng tái sử dụng phụ thuộc vào loại sản phẩm và tình trạng sau tháo dỡ.

Nhà thầu nên tính toán giữa:

giá mua vật tư – số lần tái sử dụng – chi phí nhân công thu hồi

để lựa chọn phương án kinh tế nhất.

Một số lỗi thường gặp khi sử dụng côn chống thấm

Chọn côn không đúng kích thước

Đây là lỗi thường gặp nhất khi mua riêng từng loại phụ kiện.

Cách tốt nhất là mang theo mẫu ty ren hoặc cung cấp chính xác kích thước cho đơn vị bán hàng.

Cắt ống gen sai chiều dài

Ống quá dài hoặc quá ngắn có thể làm sai chiều dày thành bê tông hoặc khiến cốp pha khó siết đúng vị trí.

Bỏ qua công đoạn xử lý lỗ ty

Tháo côn xong nhưng chỉ trát vữa thông thường có thể không đáp ứng yêu cầu chống thấm của một số kết cấu.

Đối với tầng hầm hoặc bể nước, cần sử dụng vật liệu và quy trình phù hợp với thiết kế chống thấm.

Siết bát chuồn không đều

Hai đầu ty cần được kiểm tra và siết phù hợp.

Nếu hệ cốp pha không ổn định, thành bê tông có thể bị:

Phình;
Lệch;
Sai kích thước;
Hở mạch;
Mất thẩm mỹ.

Mua côn chống thấm cần hỏi nhà cung cấp những gì?

Trước khi đặt hàng, nhà thầu có thể hỏi 5 thông tin:

Côn dùng được cho ty ren D16 hay D17?
Đường kính ống gen phù hợp là bao nhiêu?
Côn làm bằng vật liệu gì?
Có mẫu thử trước khi lấy số lượng lớn không?
Có cung cấp đồng bộ ty ren và bát chuồn không?

Chỉ cần xác định đúng các thông số trên sẽ hạn chế đáng kể tình trạng mua nhầm phụ kiện.

Mua côn chống thấm, ty ren và bát chuồn ở đâu?

Đối với nhà thầu thi công cốp pha, việc lựa chọn nhà cung cấp có đầy đủ hệ phụ kiện sẽ thuận tiện hơn so với mua từng sản phẩm ở nhiều nơi.

Tại tyrenbatchuon.vn, khách hàng có thể tham khảo các nhóm vật tư phục vụ thi công cốp pha như:

Ty ren D12;
Ty ren D16;
Ty ren D17;
Bát chuồn;
Côn chống thấm;
Ống gen;
Phụ kiện cốp pha tường;
Phụ kiện cốp pha cột và vách.

Việc lựa chọn đồng bộ ty ren – bát chuồn – côn – ống gen giúp nhà thầu chủ động hơn trong quá trình lắp dựng và hạn chế tình trạng phụ kiện không tương thích tại công trường.

Câu hỏi thường gặp về côn chống thấm

Côn chống thấm có dùng cho ty ren D16 không?

Có. Trên thị trường có nhiều loại côn phù hợp với hệ ty ren D16. Tuy nhiên cần kiểm tra đường kính thực tế của ty và loại ống gen trước khi đặt hàng.

Côn chống thấm có dùng cho ty ren D17 không?

Có. Cần lựa chọn đúng loại côn có kích thước tương thích với hệ ty ren D17 đang sử dụng.

Một thanh ty ren cần bao nhiêu côn?

Với hệ sử dụng ống gen thông thường, mỗi vị trí ty xuyên tường thường sử dụng 2 côn, một côn ở mỗi đầu.

Côn chống thấm có cần dùng ống gen không?

Trong nhiều hệ cốp pha, côn được sử dụng kết hợp với ống gen. Tuy nhiên cấu tạo cụ thể phụ thuộc biện pháp thi công và loại phụ kiện.

Sau khi tháo côn dùng gì để bịt lỗ?

Có thể sử dụng vữa sửa chữa, vữa không co ngót hoặc vật liệu chống thấm chuyên dụng tùy yêu cầu của công trình. Với kết cấu chứa nước hoặc tầng hầm, cần thực hiện đúng hệ vật liệu chống thấm được thiết kế hoặc phê duyệt.

Côn nhựa hay côn thép tốt hơn?

Không có loại nào phù hợp cho mọi công trình. Côn nhựa có ưu điểm nhẹ và kinh tế; côn thép có độ cứng và khả năng tái sử dụng cao hơn. Nhà thầu nên lựa chọn dựa trên biện pháp thi công và ngân sách.

Kết luận

Côn chống thấm là một phụ kiện quan trọng trong hệ cốp pha tường và vách bê tông. Khi kết hợp đúng với ty ren, bát chuồn và ống gen, sản phẩm vừa hỗ trợ giữ khoảng cách cốp pha, vừa giúp việc tháo ty và xử lý lỗ ty sau khi đổ bê tông thuận tiện hơn.

Đặc biệt đối với tầng hầm, bể nước, hồ bơi, hố thang máy và các kết cấu có yêu cầu chống thấm, nhà thầu không nên chỉ quan tâm đến giá côn mà cần lựa chọn toàn bộ hệ phụ kiện phù hợp và thực hiện đúng biện pháp xử lý lỗ ty.

Nếu đang sử dụng ty ren D16, D17 hoặc các hệ ty ren cốp pha khác, hãy xác định chính xác kích thước trước khi lựa chọn côn, ống gen và bát chuồn để hệ cốp pha hoạt động ổn định và hạn chế phát sinh tại công trường.

Xem thêm: https://tyrenbatchuon.vn/

Xem thêm:
